Chwyt SK - DIN69871

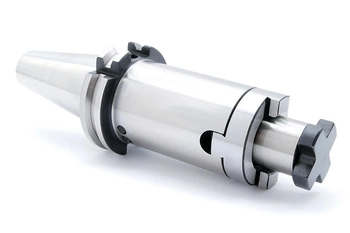

Chwyty według DIN 69871, są to chwyty ze stożkiem niesamohamownym, o zbieżności 7:24, stosowane do ręcznej lub automatycznej wymiany narzędzi.

Stożki narzędzi są łączone z wrzecionem maszyny z wykorzystaniem dodatkowych przyrządów mocujących. Do pozycjonowania i utrzymania narzędzi w przyrządach lub magazynie obrabiarki służą różne powierzchnie ustalające zbieraków. Dzięki sworzniom dociągającym oraz przy użyciu wymiennika narzędzi, wymiana automatyczna zachodzi bardzo szybko. Przy mniejszym obciążeniu moment obrotowy jest przenoszony siłą tarcia przez zamocowanie stożka. Przy większych obciążeniach, moment obrotowy przenoszony jest głównie przez kamienie zbierakowe, które są w sposób asymetryczny rozmieszczone na powierzchni czołowej wrzeciona, co gwarantuje prawidłowe ustawienie narzędzia. Najczęściej stosowane uchwyty według DIN 69871 są to uchwyty z rowkiem trapezowym i ustawczym, gdzie ciecz chłodząco-smarująca jest centralnie doprowadzana poprzez otwór przelotowy lub bocznie – przez kołnierz.
