Zastosowanie stołów uchylnych w obróbce metalu

Stoły uchylne wykorzystywane są wszędzie tam, gdzie konieczne jest ustawienie detalu pod dokładnym kątem. Umożliwiają obróbkę powierzchni pochyłych, faz, rowków czy kształtów krzywoliniowych, zachowując pełną kontrolę nad kątem i pozycją przedmiotu obrabianego. Sprawdzają się w operacjach:

• frezowania, gdzie pozwalają uzyskać skosy i powierzchnie pod kątem;

• szlifowania, zapewniając równomierne prowadzenie narzędzia po detalu;

• wiercenia i trasowania, gdy wymagana jest powtarzalność ustawień w seriach produkcyjnych;

• pomiarów i kontroli, jako precyzyjna baza o regulowanym położeniu.

Budowa i parametry techniczne

Stoły uchylne dostępne w ofercie Z-Stefan wykonane są z żeliwa lub wysokogatunkowej stali narzędziowej, która po obróbce cieplnej osiąga twardość na poziomie 55–62 HRC. Zapewnia to wyjątkową odporność na zużycie i zachowanie dokładności nawet po wielu latach eksploatacji.

Płyta robocza stołu wyposażona jest w rowki teowe lub otwory gwintowane, umożliwiające pewne mocowanie imadeł, detali lub uchwytów. Mechanizm uchyłu pozwala precyzyjnie regulować kąt w zakresie od 0° do 60°, często z wykorzystaniem płytek wzorcowych sinusowych, gwarantujących maksymalną dokładność ustawienia.

Stoły uchylne 1-osiowe i 2-osiowe: główne różnice i zastosowanie

Stoły uchylne 1-osiowe umożliwiają regulację kąta w jednej płaszczyźnie, dzięki czemu są idealne do typowych zadań obróbczych, np. frezowania skośnych powierzchni lub wiercenia otworów pod kątem. Charakteryzują się prostą obsługą, dużą stabilnością i wysoką powtarzalnością ustawień.

Stoły uchylne 2-osiowe pozwalają na jednoczesne ustawienie pochylenia w dwóch kierunkach, co znacznie zwiększa możliwości technologiczne. Stosuje się je do obróbki bardziej złożonych geometrii oraz detali o nieregularnych kształtach, wymagających precyzyjnego dopasowania położenia względem narzędzia.

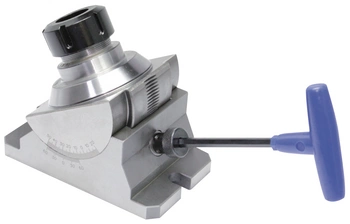

W niektórych modelach istnieje możliwość dodatkowego wyposażenia stołu w precyzyjny uchwyt tokarski lub system mocowania w oprawce typu ER, co umożliwia obrót detalu o 360° i jeszcze większą elastyczność w ustawieniu.

Zalety stosowania stołów uchylnych

Zastosowanie stołów uchylnych w procesie obróbki metalu pozwala nie tylko zwiększyć precyzję, ale również znacząco skrócić czas przygotowania detalu do pracy. Do głównych zalet należą:

• dokładna regulacja kąta w jednej lub dwóch osiach;

• wysoka sztywność i stabilność konstrukcji;

• powtarzalność ustawień w seriach produkcyjnych;

• odporność na zużycie i zachowanie precyzji przez długi okres;

• możliwość integracji z uchwytami i imadłami maszynowymi.

Dzięki temu stoły uchylne 1- i 2-osiowe są nieodzownym elementem wyposażenia w warsztatach narzędziowych, zakładach produkcyjnych i laboratoriach pomiarowych.

➡ Uzupełnij stanowisko robocze o uchwyty tokarskie, które poszerzą możliwości Twojej obróbki.

Stoły uchylne w ofercie sklepu online

Oferujemy szeroki wybór stołów uchylnych o różnych wymiarach, zakresach regulacji i nośności. Wszystkie modele wyróżniają się precyzyjnym wykonaniem, solidną konstrukcją i pełną kompatybilnością z popularnymi systemami mocowań. Współpracujemy z uznanymi producentami, dzięki czemu nasi klienci otrzymują sprzęt spełniający najwyższe standardy przemysłowe.

Zainwestuj w precyzję i funkcjonalność! Wybierz stoły uchylne z naszego asortymentu.

Od ćwierć wieku dostarczamy profesjonalne wyposażenie dla branży obróbki metalu. Nasze doświadczenie i znajomość potrzeb produkcji sprawiają, że oferowane rozwiązania realnie podnoszą jakość i wydajność pracy w każdym warsztacie. Skontaktuj się z nami, aby dobrać model idealnie dopasowany do Twoich zastosowań!
