Czujniki długości narzędzia

( ilość produktów: 13 )

Czujniki długości narzędzia (ustawiaki Z-Zero) – precyzyjne ustawianie punktu odniesienia w maszynach CNC

Czujniki długości narzędzia to precyzyjne przyrządy pomiarowe używane we frezarkach, centrach obróbczych i maszynach CNC. Ich zadaniem jest dokładne określenie położenia punktu zerowego (Z-Zero) – czyli wysokości, od której maszyna rozpoczyna pracę narzędzia.

Ustawiaki są niezastąpione wszędzie tam, gdzie liczy się precyzja i powtarzalność. Pozwalają uniknąć błędów wymiarowych, zapobiegają kolizjom i skracają czas przygotowania maszyny do obróbki. Dzięki nim narzędzie zawsze startuje z tej samej, zdefiniowanej pozycji – co gwarantuje stabilną jakość produkcji. Zapraszamy do zapoznania się z pełną ofertą!



Widok

Czujnik ustawiania długości narzędzia HP-100ZCzujnik ustawiania długości narzędzia HP-100Z

1 141,61 zł brutto

Czujnik ustawiania długości narzędzia HP-100ZM z podstawą magnetycznąCzujnik ustawiania długości narzędzia HP-100ZM z podstawą magnetyczną

1 360,10 zł brutto

Czujnik ustawiania długości narzędzia HP-50ZM z podstawą magnetycznąCzujnik ustawiania długości narzędzia HP-50ZM z podstawą magnetyczną

833,90 zł brutto

Czujnik ustawiania długości narzędzia HP-50ZCzujnik ustawiania długości narzędzia HP-50Z

788,15 zł brutto

Czujnik ustawiania długości narzędzia HP-100 EMCzujnik ustawiania długości narzędzia HP-100 EM

1 531,68 zł brutto

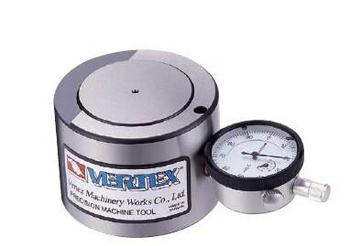

Czujnik ustawiania długości narzędzi "Z-Zero Setter" HP-50BM z podstawą magnetycznąCzujnik ustawiania długości narzędzi "Z-Zero Setter" HP-50BM z podstawą magnetyczną

840,77 zł brutto

Czujnik ustawiania długości narzędzi "Z-Zero Setter" HP-50BCzujnik ustawiania długości narzędzi "Z-Zero Setter" HP-50B

799,59 zł brutto

Czujnik ustawiania długości narzędzi "Z-Zero Setter" HP-100ACzujnik ustawiania długości narzędzi "Z-Zero Setter" HP-100A

1 361,24 zł brutto

Ustawiak centrujący VCI-170Ustawiak centrujący VCI-170

959,73 zł brutto

Czujnik ustawiania długości narzędzi "Z-Zero Setter" HP-100AM z podstawą magnetycznąCzujnik ustawiania długości narzędzi "Z-Zero Setter" HP-100AM z podstawą magnetyczną

1 361,24 zł brutto

Czujnik ustawiania długości narzędzi "Z-Zero Setter" HP-50AM - z podstawą magnetycznąCzujnik ustawiania długości narzędzi "Z-Zero Setter" HP-50AM - z podstawą magnetyczną

863,64 zł brutto

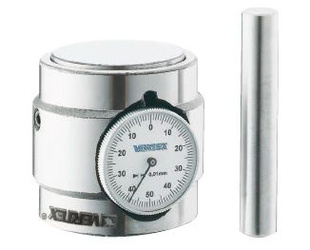

Czujnik ustawiania długości narzędzi "Z-Zero  Setter" HP-50ACzujnik ustawiania długości narzędzi "Z-Zero Setter" HP-50A

830,47 zł brutto

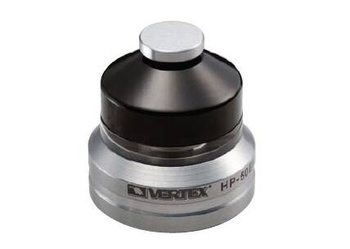

Czujnik ustawiania długości narzędzia 50 EMCzujnik ustawiania długości narzędzia 50 EM

990,45 zł brutto

Jak działa ustawiak Z-Zero?

Ustawiak (setter) umieszcza się na stole roboczym lub powierzchni detalu. Gdy końcówka narzędzia dotknie powierzchni czujnika, urządzenie automatycznie rejestruje wartość wysokości i ustala dokładny punkt odniesienia w osi Z. Tak uzyskane dane są zapisywane w sterowniku maszyny CNC i stanowią bazę dla dalszej obróbki.

Nowoczesne ustawiaki działają z dokładnością do setnych części milimetra, co eliminuje potrzebę manualnego pomiaru i znacząco zwiększa efektywność pracy.

Rodzaje czujników długości narzędzia / ustawiaków Z-Zero

W zależności od rodzaju obrabiarki i poziomu automatyzacji można wybrać:

  1. Ustawiaki mechaniczne (czujniki zegarowe)

Najprostszy i niezawodny typ, wykorzystujący sprężynowy mechanizm z czujnikiem zegarowym. Po zetknięciu narzędzia z powierzchnią ustawiaka wskazówka pokazuje punkt kontaktu, co umożliwia ręczne ustawienie osi Z z dużą precyzją.

  1. Ustawiaki cyfrowe (elektroniczne)

Wyposażone w czytelny wyświetlacz LCD, pokazują wartość pomiaru w czasie rzeczywistym. Zapewniają wyjątkową dokładność i wygodę obsługi, szczególnie w nowoczesnych frezarkach i centrach CNC.

  1. Ustawiaki magnetyczne

Dzięki wbudowanej podstawie magnetycznej można je stabilnie zamocować na stole lub powierzchni maszyny. Takie rozwiązanie gwarantuje powtarzalność pomiarów i eliminuje ryzyko przesunięć.

  1. Ustawiaki typu Touch-Off (kontaktowe)

Po zetknięciu z narzędziem automatycznie przerywają obwód elektryczny, wysyłając do sterownika sygnał o osiągnięciu punktu zerowego. Wykorzystywane są głównie w maszynach CNC o wysokim stopniu automatyzacji.

Zastosowanie ustawiaków i czujników długości narzędzia

Ustawiaki Z-Zero znajdują zastosowanie w:

  • ustawianiu narzędzi w obrabiarkach CNC;

  • kalibracji frezów, wierteł i głowic tnących;

  • kontroli wysokości w procesach frezowania i wiercenia;

  • drukarkach 3D – do ustawiania wysokości platformy roboczej;

  • systemach pomiarowych – przy kalibracji długości narzędzi i detali.

Ich wykorzystanie pozwala ograniczyć błędy pomiarowe, skrócić czas przezbrojenia maszyny i zwiększyć bezpieczeństwo procesu obróbki.

Jak wybrać odpowiedni ustawiak długości narzędzia?

Przy wyborze ustawiaka warto zwrócić uwagę na:

  • dokładność pomiaru – im mniejsza tolerancja, tym większa powtarzalność wyników,

  • rodzaj sygnału (mechaniczny lub elektroniczny) – dobierany do systemu sterowania CNC,

  • materiał i konstrukcję – solidny korpus zapewnia stabilność i odporność na uderzenia,

  • zakres pracy – dopasowany do długości narzędzi i wielkości stołu roboczego.

W naszym asortymencie znajdziesz szeroki wybór ustawiaków i czujników długości narzędzia – zarówno mechanicznych, jak i elektronicznych. Każdy model został zaprojektowany z myślą o pracy w wymagających warunkach przemysłowych, gwarantując precyzję, trwałość i wygodę obsługi.
