Jak działa system odczytu położenia DRO?

Zasada działania systemu polega na odczytywaniu zmian położenia za pomocą czujnika (głowicy odczytowej) współpracującego ze skalą pomiarową (liniałem). Głowica analizuje zakodowany wzór skali i przekształca go na sygnał analogowy lub cyfrowy, który następnie jest interpretowany przez wyświetlacz DRO lub sterownik maszyny.

Operator uzyskuje natychmiastowy, dokładny odczyt przemieszczenia w mikrometrach lub nawet nanometrach, co znacząco zwiększa precyzję ustawień i eliminuje błędy wynikające z odczytów manualnych.

Enkodery liniowe – serce systemu odczytu położenia

Enkoder liniowy to kluczowy element systemu DRO. Składa się z głowicy odczytowej i liniału pomiarowego, które wspólnie umożliwiają rejestrację ruchu oraz przekształcenie go w dane cyfrowe. W zależności od zastosowania stosuje się różne technologie enkoderów:

1. Optyczne – najdokładniejsze, stosowane w maszynach CNC i urządzeniach pomiarowych o wysokiej rozdzielczości. Wykorzystują zjawiska mory, dyfrakcji lub holografii.

2. Magnetyczne – odporne na zabrudzenia, kurz i wibracje, często używane w trudnych warunkach przemysłowych.

3. Indukcyjne i pojemnościowe – sprawdzają się tam, gdzie liczy się odporność na temperaturę i trwałość.

4. Bezwzględne (absolutne) – odczytują pozycję bez potrzeby kalibracji po uruchomieniu.

5. Przyrostowe (inkrementalne) – wyznaczają pozycję na podstawie zmiany położenia w czasie.

Wysokiej klasy enkodery optyczne oferują rozdzielczość rzędu mikrometrów lub nanometrów, co pozwala na wyjątkowo dokładną kontrolę ruchu i ustawienia narzędzia.

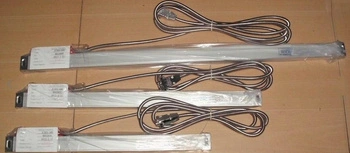

Liniały pomiarowe – dokładność w każdym detalu!

Liniały pomiarowe są nieodłącznym elementem systemów odczytu położenia. Wykonane z hartowanej stali, szkła lub stopów aluminium, zapewniają trwałość, odporność na odkształcenia i stabilność wymiarową.

Liniały stosuje się zarówno w prostych obrabiarkach konwencjonalnych, jak i w zaawansowanych układach CNC, gdzie precyzyjne określenie pozycji narzędzia ma kluczowe znaczenie dla jakości obróbki. Najważniejsze zalety liniałów pomiarowych to:

• wysoka dokładność i powtarzalność pomiaru,

• odporność na drgania i zanieczyszczenia,

• możliwość pracy w różnych zakresach temperatur,

• kompatybilność z większością wyświetlaczy i sterowników DRO.

Zastosowanie systemów odczytu położenia DRO

Systemy odczytu położenia znajdują szerokie zastosowanie w:

• obrabiarkach konwencjonalnych i CNC,

• stołach przesuwanych i stolikach krzyżowych,

• maszynach pomiarowych i traserskich,

• robotach przemysłowych i automatyce precyzyjnej,

• drukarkach, urządzeniach laboratoryjnych i systemach inspekcyjnych.

Dzięki nim użytkownik zyskuje pełną kontrolę nad ruchem narzędzia i detalu, a każda operacja może być powtarzana z zachowaniem mikrometrycznej dokładności.

Dlaczego warto wybrać system odczytu położenia z oferty ZSTEFAN?

Oferowane przez nas systemy DRO i liniały pomiarowe wyróżniają się niezawodnością, trwałością i wysoką precyzją działania. To rozwiązania przystosowane do intensywnej pracy w środowisku przemysłowym, gdzie liczy się niezawodność i dokładność pomiaru.

Precyzyjne pozycjonowanie to fundament skutecznej i powtarzalnej obróbki. Dlatego wybierając system odczytu położenia z naszego asortymentu, inwestujesz w rozwiązanie, które realnie poprawia dokładność pracy, skraca czas ustawień i minimalizuje ryzyko błędów.
