Płyty traserskie i pomiarowe
( ilość produktów: 30 )Płyta traserska - płyta pomiarowa - stosowana jest w metrologii jako płaszczyzna odniesienia w pomiarach elementów maszynowych między innymi za pomocą wysokościomierza lub dokładnych pomiarach kąta liniałem sinusowym, do trasowania oraz do sprawdzania płaskości powierzchni elementów obróbki skrawaniem metodą tuszowania.
Płyta traserska żeliwna ,pomiarowa 1200x800x160 mm firmy KINEX

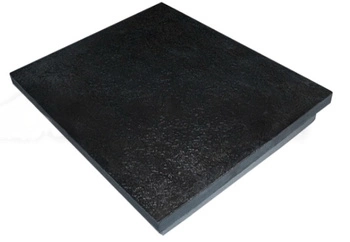

Płyta traserska żeliwna ,pomiarowa 1000x800x105 mm firmy KINEX
Płyta traserska żeliwna ,pomiarowa 800x600x85 mm firmy KINEX
Płyta traserska żeliwna ,pomiarowa 600x500x75 mm firmy KINEX
Płyta traserska żeliwna ,pomiarowa 400x400x65 mm firmy KINEX
Zestaw płytek kątowych regulowanych śrubą mikrometryczną AB-166
Płyta traserska żeliwna, pomiarowa VS-06
- 1
- 2
Płyty traserskie i pomiarowe, żeliwne i granitowe – Niezbędne narzędzia do precyzyjnych pomiarów i trasowania
Płyty traserskie i pomiarowe, zarówno żeliwne, jak i granitowe, to kluczowe wyposażenie w warsztatach, laboratoriach oraz zakładach przemysłowych, gdzie wymagana jest najwyższa dokładność pomiarów. Wykonane z wytrzymałych materiałów, takich jak żeliwo i granit, płyty te cechują się dużą odpornością na odkształcenia, co gwarantuje stabilność i trwałość przez długie lata użytkowania. Płyty traserskie i pomiarowe są idealne do trasowania, kontroli jakości oraz kalibracji urządzeń.
Płyty pomiarowe wykonywane są z żeliwa (żeliwna płyta traserska) z granitu (płyta pomiarowa granitowa ) jak również ze specjalnej ceramiki. Płyta traserska granitowa jest cięższa niż takich samych rozmiarów płyta traserska żeliwna np. płyta granitowa 600x600 waży 109 kg a płyta żeliwna 600x600 waży 78 kg przy podobnej grubości 100 mm. Wynika to z faktu iż płyty żeliwne wykonywane są jako użebrowane odlewy a płyty granitowe z pełnego materiału. Płyty pomiarowe ceramiczne zazwyczaj są znacznie lżejsze ze względu na małą masę właściwą który daje się formować w sposób zapewniający dużą sztywność.
Powierzchnia górna płyty pomiarowej jest dokładnie obrobiona w procesie frezowania, strugania , szlifowania lub skrobania. Płyty pomiarowe wykonywane są w różnych rozmiarach od 160x160 mm nawet do 8000x3000 mm. Płyty pomiarowe, płyty traserskie są najczęściej mocowane na specjalnej podstawie (podstawa płyty pomiarowej) .Płyty traserskie o małych wymiarach mają 3 punkty podparcia , a największe płyty ponad 20 i wymagają specjalnej instalacji aby zminimalizować deformację wywołaną ich własnym ciężarem.
Płyty traserskie zarówno żeliwne jak i granitowe wykonywane są według normy DIN 876, która określa cztery klasy wykonania: 0,I,II i III. Najbardziej dokładną klasą wykonania płyty jest klasa 0 a dopuszczalne błędy w klasie III są 10-krotnie większe.
Tolerancja płaskości płyt granitowych w zależności od rozmiaru zawiera się w granicach 0,013-0,0065 /100 mm .
Tolerancja płaskości płyt żeliwnych w zależności od rozmiaru zawiera się w granicach 0,007 -0,005/100 mm.
W naszej ofercie znajdziesz różne rozmiary i klasy dokładności płyt traserskich i pomiarowych, dzięki czemu możesz dobrać idealny produkt do każdego rodzaju prac wymagających najwyższej precyzji.
