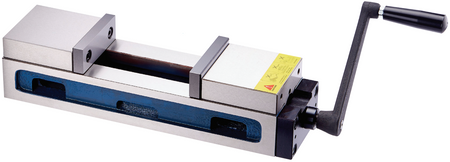

Imadło maszynowe samocentrujące VCV-44
- Imadło maszynowe samocentrujące 108x185mm
Imadło samocentrujące VCV-44 firmy Vertex to wysokiej klasy narzędzie przeznaczone do precyzyjnego mocowania detali w obrabiarkach CNC. Dzięki samocentrującej konstrukcji zapewnia równomierne i dokładne mocowanie elementów, co jest kluczowe w obróbce wieloosiowej. Solidna budowa i zastosowanie wysokiej jakości materiałów gwarantują długą żywotność oraz niezawodność w codziennej pracy. Imadło samocentrujące VCV-44 to niezastąpione narzędzie dla profesjonalistów ceniących precyzję, niezawodność i efektywność w procesach obróbki.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | VCV-44 |
| Typ imadła | Imadło samocentrujące |
| Szerokość szczęk | B=108 mm |
| Wysokość szczęk | E=36 mm |
| Maksymalny rozstaw szczęk | C=185 mm |
| Wysokość podstawy | G=62 mm |
| Długość podstawy | A=420 mm |
| Wysokość całkowita | D=98 mm |
| Długość całkowita | A1=469 mm |
| Pozostałe wymiary | F=102 |
| Siła mocowania | 0,45 kN |
| Tolerancja powtarzalności mocowania | ±0,01 mm |
| Materiał korpusu | Żeliwo sferoidalne FCD 60>HRC45 |
| Waga imadła | 18 kg |
Zalety imadła samocentrującego VCV:
- Samocentrujący mechanizm – zapewnia równomierne mocowanie detali, co jest szczególnie ważne przy obróbce symetrycznych elementów,
- Wysoka precyzja – tolerancja powtarzalności na poziomie ±0,01 mm gwarantuje dokładność przy seryjnej produkcji,
- Solidna konstrukcja – korpus wykonany z żeliwa sferoidalnego FCD 60 zapewnia trwałość i odporność na odkształcenia,
- Twarde prowadnice – hartowane do HRC 45 i więcej, co zwiększa odporność na zużycie,
- Kompaktowe wymiary – umożliwiają łatwe dopasowanie do różnych typów obrabiarek,
- Stabilna praca bez luzów – specjalny mechanizm półkulisty ("Semi-sphere Segment") eliminuje efekt unoszenia szczęki oraz przesuwania się detalu podczas mocowania.
Zastosowanie:
- Obróbka skrawaniem na frezarkach CNC 4- i 5-osiowych,
- Precyzyjne wiercenie i szlifowanie,
- Mocowanie detali o nieregularnych kształtach,
- Zastosowania wymagające wysokiej powtarzalności i dokładności.
Imadło samocentrujące VCV-44 to niezastąpione narzędzie dla profesjonalistów ceniących precyzję, niezawodność i efektywność w procesach obróbki.
Producent gwarantuje naprawę lub wymianę sprzętu do 12 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji.
