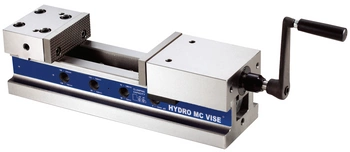

Długie imadło maszynowe NC hydrauliczne VNC-160LH
Imadło hydrauliczne VNC-160LH renomowanej marki Vertex to solidne i precyzyjne narzędzie przeznaczone do profesjonalnej obróbki skrawaniem. Dzięki wbudowanemu mechanizmowi hydraulicznemu umożliwia szybkie i skuteczne mocowanie detali bez wysiłku operatora, gwarantując jednocześnie powtarzalność i stabilność mocowania.
Zaprojektowane z myślą o intensywnej pracy w warunkach przemysłowych, zapewnia oszczędność czasu, powtarzalność operacji i najwyższą jakość mocowania. Idealne do wymagających zastosowań przemysłowych – wybór, który się opłaca. Imadło VNC-160LH idealnie sprawdzi się na frezarkach, w centrach obróbczych CNC oraz konwencjonalnych stanowiskach roboczych.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | VNC-160LH |
| Szerokość szczęk | D=159 mm |
| Maksymalny rozstaw szczęk | C=510 mm |
|
Zakresy rozstawu szczęk: - 1A -2A |
C1 C2 C3 C4 C5 C6 C7 13-70;93-150;173-230;253-310 ;333-390 ;410-470;450-510 mm 0-30 ;53-110 ;133-190;213-270 ;293-350;370-430;410-470 mm |
| Wysokość podstawy | H=95 mm |
| Długość podstawy | A=750 mm |
| Wysokość całkowita | b=54 mm |
| Długość całkowita | L=884 mm |

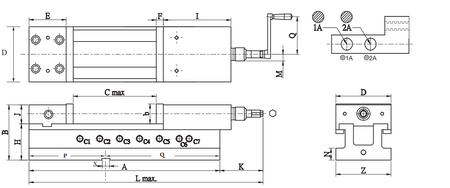

| Pozostałe wymiary | B=148;D=159;E=102;X-18;P=219 mm |
| Siła mocowania | 50 kN |
|
Dokładność mocowania detalu: - odchyłka prostopadłości - odchyłka równoległości |
0,05/50 mm 0,01/100 mm |
| Materiał korpusu | Żeliwo sferoidalne FCD60,hartowane >HRC45 |
| Rodzaj napędu | Hydrauliczny ręczny |
| Waga imadła | 77 kg |
Zalety imadła hydraulicznego VNC:
✔ Wbudowany siłownik hydrauliczny - oszczędność czasu i równomierna siła zacisku
✔ Szeroki zakres mocowania 0-510 mm – optymalny dla szerokiego zakresu detali
✔ Konstrukcja z wysokiej jakości żeliwa – odporność na drgania i deformacje
✔ Możliwość montażu poziomego i pionowego
✔ Wyposażone w mechanizm docisku mocowanego detalu do podstawy
✔ Duża siłą mocowania - 50 kN
Zastosowanie:
✅ Frezarki konwencjonalne i CNC
✅ Centra obróbcze
✅ Produkcja seryjna i jednostkowa
✅ Prace, które wymagają szybkiego przezbrajania i stabilnego mocowania
