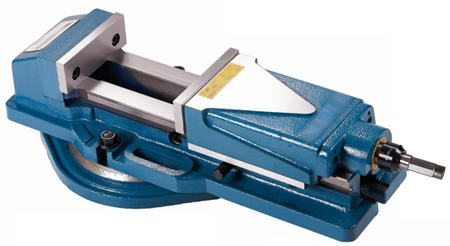

Imadło maszynowe hydrauliczne długie stałe VH-8L
- Imadło hydrauliczne Vertex VH-8L zapewnia siłę zacisku 7500 kgf, wysoką stabilność i precyzję. Korpus z żeliwa sferoidalnego, hartowane szczęki oraz podstawa obrotowa idealnie sprawdzą się w obróbce skrawaniem i produkcji seryjnej.
Imadło hydrauliczne stałe Vertex VH-8L (długie bez obrotnicy) to profesjonalne narzędzie przeznaczone do pracy na frezarkach, centrach obróbczych CNC oraz stanowiskach produkcyjnych wymagających najwyższej powtarzalności. Model ten łączy w sobie wysoką siłę docisku oraz stabilność mechaniczną, co sprawia, że jest idealny do precyzyjnej obróbki metalu, aluminium oraz tworzyw technicznych.

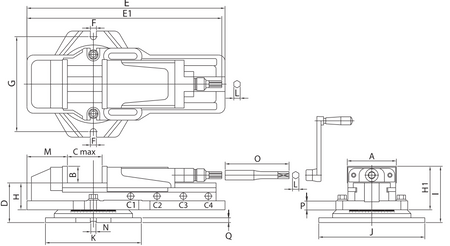

Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | VH-8L |
| Szerokość szczęk | A=204 mm |
| Maksymalny rozstaw szczęk | C=400 mm |
| Wysokość podstawy | H=100 mm |
| Długość całkowita | E=795 mm |
| Wysokość szczęk | B=62 mm |
| Wysokość całkowita | H1=162 mm |
| Pozostałe wymiary | D=144;E1=950;F=17;G=342;I=206;L=19;M=155;N=16;O=200;P=30 mm |
| Siła mocowania | 7500 kgf |
Dokładność mocowania detalu: - odchyłka prostopadłości - odchyłka równoległości |
0,02/50 mm 0,01/100 mm |
| Materiał korpusu | Żeliwo sferoidalne, hartowane |
| Materiał szczęk | Stal hartowana i szlifowana |
| Rodzaj napędu | Hydrauliczny |
| Waga imadła | 118 kg |
Zalety imadła hydraulicznego VH:

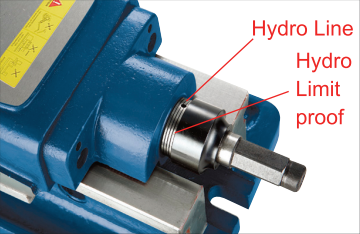

- Wspomaganie hydrauliczne — większa siła, mniejszy wysiłek. Hydrauliczny mechanizm docisku znacząco zwiększa siłę chwytu przy niewielkim użyciu siły operatora. Pozwala to na szybkie mocowanie detali i minimalizuje ryzyko ich przemieszczania się podczas obróbki.
- Konstrukcja z żeliwa sferoidalnego - korpus wykonany z ductile cast iron gwarantuje wysoką odporność na drgania, pęknięcia i deformacje. Hartowanie indukcyjne dodatkowo zabezpiecza powierzchnie robocze przed zużyciem.
- Precyzyjnie wykonane szczęki - szczęki imadła wykonano ze stali hartowanej i szlifowanej, co zapewnia stabilne i dokładne mocowanie elementu oraz minimalizuje straty jakości podczas frezowania, wiercenia czy szlifowania.
- Podstawa obrotowa w opcji - imadło VH może być wyposażone w zintegrowaną podstawę obrotową, dzięki której operator może szybko ustawić detal pod wymaganym kątem bez demontażu. To szczególnie przydatne podczas obróbki wieloetapowej.
- Kompaktowa konstrukcja do pracy przemysłowej- niska masa przy jednocześnie wysokiej sile docisku czyni imadło łatwym w montażu, przewożeniu i wdrażaniu na różne stanowiska robocze.
Zastosowanie:
- Frezarki konwencjonalne i centra obróbcze CNC,
- Produkcja narzędziowa i seryjna,
- Zakłady ślusarskie i przemysłowe,
- Wszędzie tam, gdzie wymagana jest wysoka siła docisku oraz stabilność mocowania.
Dzięki dużej sile docisku oraz wysokiej sztywności konstrukcji, Vertex VH zapewnia stabilność nawet przy agresywnych parametrach obróbki, co przekłada się na mniejszą ilość braków oraz lepszą jakość powierzchni.
Oferujemy pełną gwarancję oraz serwis posprzedażowy, co zapewnia komfort wieloletniej eksploatacji.
