Podzielnica przyrząd podziałowy CC-12
Podzielnica przyrząd podziałowy CC-12
- Podzielnica przyrząd podziałowy 315mm

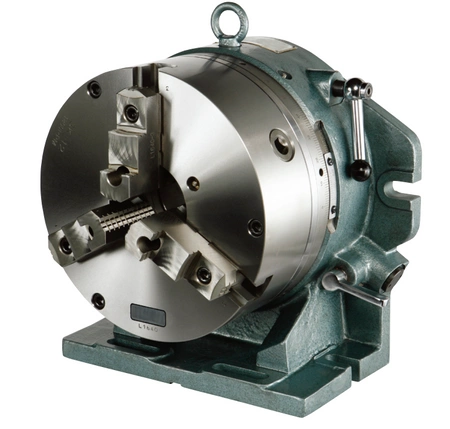

Precyzyjna podzielnica CC-12 firmy Vertex to wszechstronne urządzenie podziałowe, zaprojektowane z myślą o precyzyjnym podziale kątowym i szybkiej obróbce detali o dużych rozmiarach. Dzięki dużemu przelotowemu otworowi, hartowanym tarczom indeksującym i 3-szczękowemu uchwytowi tokarskiemu o średnicy ø315 mm, podzielnica CC-12 doskonale sprawdza się przy obróbce dużych i długich elementów, a także w zadaniach wymagających wysokiej dokładności indeksowania.
Specyfikacja techniczna

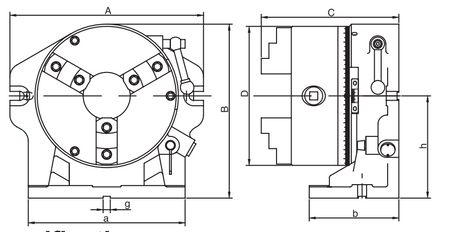

| Parametr | Wartość |
|---|---|
| Model | CC-12 |
| Średnica uchwytu | D=ø315 mm |
| Otwór przelotowy | ø105 mm |
| Ilość podziałów | 2,3,4,6,7,12,16,24,48 |
| Wymiary podstawy w układzie pionowym AxB | 432x388 mm |
| Wymiary podstawy w układzie poziomym axb | 350x200 mm |
| Wysokość przyrządu | C=293 mm |
| Wysokość średnicy przyrządu od podstawy | h=228 mm |
| Rowek teowy | g=16 mm |
| Tolerancja równoległości osi względem podstawy | 0,02/100 mm |
| Tolerancja prostopadłości | 0,02/100 mm |
| Bicie osiowe | 0,03 mm |
| Funkcje dodatkowe | Pozioma i pionowa praca, możliwość demontażu uchwytu |
| Waga | 163 kg |
Zalety przyrządu podziałowego CC-12:
- Duży przelot – idealny do pracy z długimi i masywnymi detalami.
- Hartowane i precyzyjnie szlifowane tarcze indeksujące – gwarantują wysoką dokładność nawet przy indeksowaniu co 15°.
- Uniwersalny zestaw tarcz podziałowych – umożliwia indeksowanie w wielu konfiguracjach: 2, 3, 4, 6, 8 ,12,16,24 i 48 pozycji.
- Funkcja stołu obrotowego – szczególnie przydatna w połączeniu z płytą czołową po zdjęciu uchwytu.
- Kompatybilność z uchwytami i konikami – pozwala na szybkie i pewne mocowanie detali.
- Szybkie indeksowanie i intuicyjna obsługa – idealne rozwiązanie dla serii produkcyjnych.
Zastosowanie:
- Frezowanie otworów i rowków w równych odstępach kątowych,
- Wykonywanie precyzyjnych podziałów kątowych ,
- Masowa produkcja wymagającej szybkiego i powtarzalnego indeksowania,
- W operacjach podobnych do stołu obrotowego.
Dzięki wysokiej precyzji wykonania, sztywnej konstrukcji i wszechstronności, CC-12 to niezastąpione wyposażenie w narzędziowniach, zakładach produkcyjnych oraz przy precyzyjnych pracach ślusarskich i narzędziowych.
