Podzielnica uniwersalna przyrząd podziałowy przestawny CS-6
Podzielnica uniwersalna przyrząd podziałowy przestawny CS-6

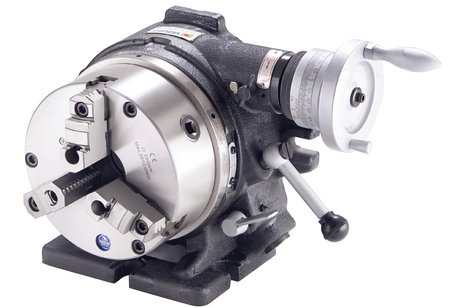

- Podzielnica CS-6 Vertex – precyzyjne dzielenie detali i funkcja stołu obrotowego w jednym urządzeniu.
Profesjonalna podzielnica - przyrząd podziałowy CS-6 marki Vertex to wszechstronne urządzenie łączące funkcje tradycyjnego przyrządu podziałowego i precyzyjnego stołu obrotowego. Przeznaczona do frezarek, wiertarek oraz innych obrabiarek, umożliwia realizację zarówno podziału prostego, jak i indeksowania pośredniego z wykorzystaniem przekładni ślimakowej. Podzielnica CS-6 Vertex znajduje szerokie zastosowanie w zakładach przemysłowych, narzędziowniach oraz warsztatach ślusarskich.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | CS-6 |
| Średnica uchwytu | D=ø160 mm |
| Otwór przelotowy | ø44 mm |
| Ilość podziałów | 2,3,4,6,7,12,24 |
| Wymiary podstawy w układzie pionowym AxB | 250x235 mm |
| Wymiary podstawy w układzie poziomym axb | 176x150 mm |
| Wysokość przyrządu | C=221 mm |
| Wysokość średnicy przyrządu od podstawy | h=130 mm |
| Rowek teowy | g=16 mm |
| Wymiary dodatkowe | e=112 mm; c=184 mm; d=82 mm |
| Tolerancja równoległości osi względem podstawy | 0,02/100 mm |
| Tolerancja prostopadłości | 0,02/100 mm |
| Bicie osiowe | 0,03 mm |
| Przełożenie przekładni | 1:90 |
| Kąt obrotu stołu na jeden pełny obrót korbą | 4° |
| Skala mikrometryczna pierścienia | 2' |
| Odczyt z podziałki pomocniczej (noniusza) | 20" |
| Funkcje dodatkowe | Pozioma i pionowa praca, możliwość demontażu uchwytu |
| Waga | 44 kg |
Zalety przyrządu podziałowego CS-6:
- Duży przelot – idealny do pracy z długimi i masywnymi detalami,
- Uniwersalność działania – umożliwia zarówno podział bezpośredni, jak i pośredni z wykorzystaniem przekładni ślimakowej,
- Precyzja – dzięki skali minutowej na pokrętle oraz noniuszowi z dokładnością do 10 sekund,
- Funkcja stołu obrotowego – po zdjęciu uchwytu może pełnić funkcję stołu obrotowego w układzie poziomym lub pionowym,
- Trwałość – wykonana z wysokiej jakości materiałów, odporna na zużycie w warunkach przemysłowych,

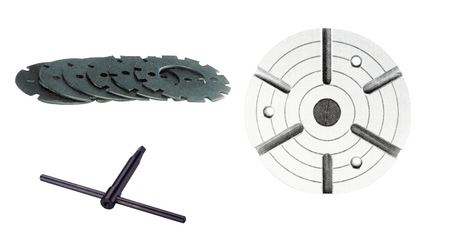

- Szybka obsługa – system szybkiego indeksowania na 24-pozycyjnych tarczach podziałowych.
Zastosowanie:
- Precyzyjne dzielenie detali na równe segmenty (np. koła zębate, wielowypusty),
- Obróbkę pod zadanym kątem dzięki przekładni ślimakowej i noniuszowi,
- Wykonywanie zadań typowych dla stołu obrotowego (po zdjęciu uchwytu),
- Szybkie indeksowanie detali przy seryjnej produkcji,
- Stabilne mocowanie dużych i długich przedmiotów dzięki centralnemu otworowi przelotowemu.
To niezastąpione narzędzie w każdym zakładzie, który wymaga dokładnego i powtarzalnego podziału w obróbce metalu.
