Stożek wrzeciona BT – MAS403-BT. Kompletny przewodnik techniczny dla użytkowników CNC

Co to jest stożek wrzeciona BT (MAS403-BT)?

Stożek wrzeciona BT zgodny z normą MAS403-BT to standard mocowania narzędzi opracowany w Japonii i dominujący w wielu obrabiarkach CNC w Azji, szczególnie w centrach frezarskich 3-, 4- i 5-osiowych. Wyróżnia się symetryczną konstrukcją kołnierza, która gwarantuje wysoką stabilność przy dużych prędkościach obrotowych.

Norma MAS403-BT określa:

• geometrię stożka 7/24,

• wymiary kołnierza,

• rodzaj i głębokość gwintu ściągającego,

• charakterystykę mocowania do wrzeciona,

• standard doprowadzenia chłodziwa.

Ze względu na swoją stabilność, stożki BT są szczególnie cenione w frezarkach wysokiej precyzji i systemach automatycznej wymiany narzędzi ATC.

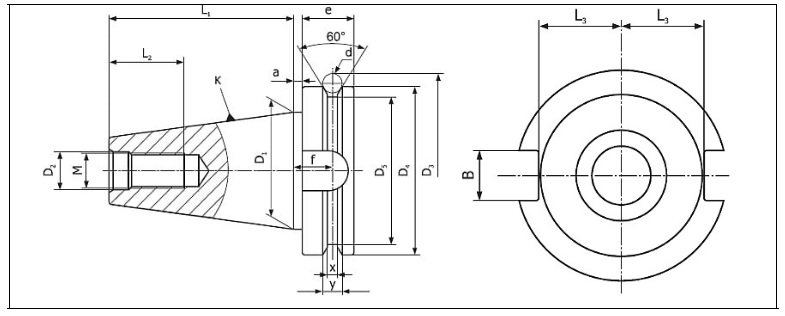

Budowa i geometria stożka BT – MAS403

Stożki BT wykorzystują sprawdzone połączenie 7/24, czyli stożkowe dopasowanie, które zapewnia:

• łatwe i szybkie osadzanie w wrzecionie,

• bardzo dobrą powtarzalność pozycjonowania,

• wysoką sztywność połączenia,

• brak zakleszczania nawet przy dużych temperaturach.

Cechy konstrukcyjne charakterystyczne dla BT:

1. Pełna symetria osiowa kołnierza

W odróżnieniu od DIN 69871 i CAT, kołnierz narzędzia BT jest idealnie symetryczny, co daje:

• mniejsze drgania,

• lepsze wyważenie przy wysokich RPM,

• wyższą dokładność pozycjonowania w ATC,

• stabilność w obróbce HSM.

 2. Dwie powierzchnie bazujące

Stożek BT bazuje na wrzecionie poprzez:

• stożek 7/24,

• przylgnię kołnierza.

Pozwala to przenosić większe siły skrawania niż w narzędziach z samym bazowaniem stożkowym.

3. Centralny otwór i kanały chłodzące (opcjonalnie)

Większość oprawek BT dostępna jest w wersjach:

• BT-A – chłodzenie przez otwór centralny,

• BT-B – chłodzenie boczne,

• BT-AD/B – chłodziwo zarówno centralne, jak i boczne.

Typowe wielkości stożków MAS403-BT

Najczęściej spotykane rozmiary:

Najpopularniejsze w przemyśle są modele:

• BT40 – do średnich centrów CNC,

• BT50 – do dużych centrów obróbczych i ciężkiej obróbki.

Dlaczego stożek BT jest preferowany w wielu maszynach CNC?

1. Stabilność przy wysokich obrotach

Dzięki symetrycznemu kołnierzowi narzędzia BT wykazują doskonałe wyważenie nawet przy:

• 12 000 rpm,

• 18 000 rpm,

• 24 000 rpm i wyżej (HSM).

2. Powtarzalność pozycjonowania w ATC

Stożki BT są kluczowym elementem w szybkich magazynach narzędziowych, ponieważ:

• łatwo rozpoznają pozycję orientacyjną,

• są odporne na błędy pozycjonowania przy wymianie narzędzi,

• pozwalają bezpiecznie przyspieszyć cykle ATC.

3. Zwiększona sztywność pod ciężkim obciążeniem

Dwa punkty bazowania (stożek i kołnierz) zapewniają:

• większą odporność na ugięcia,

• stabilność narzędzi długich,

• lepszą jakość obróbki w stali i żeliwie.

Zastosowanie stożków MAS403-BT w obróbce metalu

Standard ten znajduje zastosowanie przede wszystkim w:

• centrach pionowych i poziomych CNC,

• maszynach 4- i 5-osiowych,

• hybrydowych centrach obróbczych,

• produkcji precyzyjnej i HSM,

• produkcji seryjnej w branży automotive, lotniczej i formierskiej.

Stożki BT świetnie sprawdzają się w narzędziach:

• trzpieniowych,

• frezarskich,

• do tulei ER,

• Weldon,

• hydro,

• HSK-hybrid BT,

• głowic MPC,

• oprawek do wierteł i pogłębiaczy.

Porównanie BT vs DIN 69871 vs CAT

Kluczowa różnica:
BT jako jedyny z powyższych zapewnia pełną symetrię osiową, co daje przewagę w obróbce precyzyjnej i szybkiej.

Oznaczenia narzędzi BT – jak je czytać?

Przykład:

BT40 MAS403-AD/B 16×60

Oznacza:

• BT40 – wielkość stożka,

• MAS403 – norma wykonania,

• AD/B – chłodzenie centralne + boczne,

• 16×60 – średnica chwytu narzędzia 16 mm, długość robocza 60 mm.

Zalety stożków BT – MAS403-BT

✔ najwyższa stabilność przy wysokich RPM
✔ doskonałe wyważenie – kluczowe w HSM
✔ idealne do obróbki precyzyjnej i formierskiej
✔ wysoka powtarzalność w automatycznej wymianie narzędzi
✔ optymalne do magazynów łańcuchowych i bębnowych
✔ szeroka dostępność oprawek: ER, Weldon, Hydro, Shrink-fit
✔ dłuższa żywotność wrzeciona dzięki równomiernemu rozkładowi sił
✔ kompatybilność z japońskimi i azjatyckimi centrami CNC (Mazak, Mori Seiki, Brother, Okuma)

Podsumowanie – dlaczego warto stosować stożek BT?

Stożek wrzeciona MAS403-BT to standard, który wyróżnia się precyzją, stabilnością oraz doskonałym wyważeniem przy pracy z dużą prędkością. Dzięki konstrukcji o idealnej symetrii stożki BT są szczególnie polecane do wymagających aplikacji, takich jak obróbka form, produkcja seryjna i frezowanie HSM.

Jeśli Twoja produkcja wymaga wysokiej dokładności, stabilności oraz pewności mocowania, oprawki i stożki BT będą doskonałym wyborem.
