Zastosowanie oprawek zaciskowych ER

System ER (wg normy DIN 6499) został zaprojektowany z myślą o precyzyjnej i powtarzalnej obróbce w szerokim zakresie zastosowań. Oprawki zaciskowe do tulejek ER stosowane są w:

• frezarkach CNC i centrach obróbczych,

• tokarkach z napędzanymi narzędziami,

• obrabiarkach konwencjonalnych i automatach tokarskich,

• systemach wiertarskich i gwintujących.

Dzięki wymiennym tulejom zaciskowym ER można mocować narzędzia o różnych średnicach chwytu przy użyciu jednej oprawki, co znacząco zwiększa elastyczność i ekonomiczność pracy.

Budowa i zasada działania

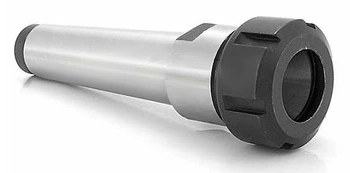

Każda oprawka zaciskowa ER składa się z trzech głównych elementów: korpusu oprawki, nakrętki zaciskowej oraz tulei ER. Tuleja umieszczana jest w gnieździe oprawki i dociskana nakrętką, co powoduje jej równomierne zaciskanie wokół chwytu narzędzia.

Najczęściej stosowane standardy to:

• ER11, ER16, ER20, ER25, ER32, ER40 – różniące się średnicą i zakresem mocowania;

• stożki Morse’a (MK), DIN 2080, ISO 30/40/50, BT lub HSK – w zależności od typu wrzeciona maszyny.

Taka konstrukcja zapewnia bardzo dobre osiowanie, wysoką powtarzalność i kompensację niewielkich odchyłek średnicy chwytu narzędzia.

Zalety stosowania oprawek zaciskowych do tulejek ER

System ER cieszy się uznaniem wśród operatorów i technologów ze względu na połączenie prostoty i precyzji. Do najważniejszych zalet należą:

• uniwersalność zastosowania – jedna oprawka obsługuje wiele średnic narzędzi,

• niski poziom bicia promieniowego (zazwyczaj ≤0,015 mm),

• pewne, osiowe mocowanie narzędzi,

• łatwy montaż i wymiana tulei,

• wysoka odporność na drgania i przeciążenia,

• kompatybilność z normą DIN 6499.

Zastosowanie oprawek zaciskowych ER umożliwia uzyskanie idealnego wykończenia powierzchni, dłuższej żywotności narzędzi i większej stabilności procesu obróbczego.

Nasze oprawki zaciskowe wykonane są z hartowanej stali stopowej o podwyższonej twardości i odporności na ścieranie. Wszystkie powierzchnie stożkowe są precyzyjnie szlifowane, co zapewnia dokładne pasowanie i płynną współpracę z tulejami ER. Nakrętki dociskowe wyposażone są w gwint precyzyjny oraz rowki ułatwiające montaż z użyciem klucza czołowego.

Sklep internetowy zstefan: 25 lat doświadczenia na rynku!

W naszej ofercie znajdziesz szeroki wybór oprawek do tulejek ER11–ER40 w różnych standardach mocowania. Dostępne modele spełniają wymagania nowoczesnych obrabiarek CNC i maszyn konwencjonalnych, gwarantując powtarzalność oraz niezawodne mocowanie w każdych warunkach pracy.

Oferujemy również tuleje zaciskowe i akcesoria uzupełniające, dzięki którym system ER można w pełni dopasować do indywidualnych potrzeb produkcyjnych. Nasze oprawki ER to gwarancja stabilności, trwałości i perfekcyjnego osiowania w każdym procesie technologicznym!
