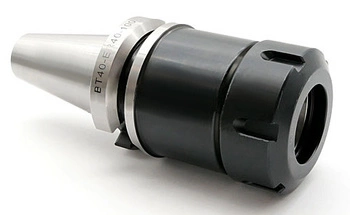

Konstrukcja i charakterystyka oprawek BT-ER

Oprawki BT-ER wykonane są z hartowanej stali stopowej, szlifowanej z dokładnością do kilku mikrometrów. Stożek o zbieżności 7:24 zapewnia idealne przyleganie do wrzeciona, a symetryczna konstrukcja chwytu BT gwarantuje doskonałe wyważenie dynamiczne.

Zastosowany system tulejek ER (np. ER20, ER25, ER32, ER40) umożliwia mocowanie narzędzi o różnych średnicach chwytu przy zachowaniu jednej oprawki – to rozwiązanie niezwykle elastyczne i ekonomiczne.

W zależności od modelu, oprawki BT-ER mogą być wyposażone w:

• nakrętki precyzyjne z gwintem wewnętrznym dla tulejek ER,

• kanały doprowadzające chłodziwo przez narzędzie (AD/B),

• rowki zabierakowe do przenoszenia momentu obrotowego,

• kołnierze oporowe stabilizujące połączenie we wrzecionie.

Zastosowanie oprawek BT-ER w obróbce metalu

Oprawki BT-ER są niezastąpione w procesach, w których liczy się dokładność i płynność pracy narzędzia. Sprawdzają się przy:

• frezowaniu precyzyjnym i obróbce wykańczającej,

• wierceniu i pogłębianiu otworów,

• gwintowaniu przy użyciu narzędzi obrotowych,

• obróbce detali o skomplikowanej geometrii, gdzie wymagana jest minimalna tolerancja bicia.

Dzięki wysokiej jakości wykonania i kompatybilności z tulejkami ER oprawki te zapewniają powtarzalność mocowania nawet przy wielogodzinnej, intensywnej pracy.

Jedna oprawka może obsługiwać wiele średnic narzędzi, co znacząco zwiększa elastyczność pracy. Tulejki ER zapewniają utrzymanie idealnej osiowości z dokładnością do 0,01 mm, gwarantując wysoką jakość obróbki nawet przy dużych prędkościach obrotowych.

Sztywna konstrukcja stożka BT skutecznie tłumi drgania i zapewnia stabilność całego układu. Dodatkowym atutem jest łatwa obsługa oraz szybka wymiana narzędzi, co skraca czas przestoju maszyny. Oprawki tego typu umożliwiają również pracę zarówno z chłodzeniem przez wrzeciono, jak i z chłodzeniem zewnętrznym, co zwiększa ich funkcjonalność w różnych warunkach obróbczych.

➡ Sprawdź całą kategorię „Oprawki, trzpienie i tuleje”.

Oprawki BT-ER w ofercie zstefan

W asortymencie Z-Stefan znajdziesz szeroki wybór oprawek zaciskowych BT-ER w rozmiarach BT40 oraz BT50, dopasowanych do tulejek ER20–ER40. Wszystkie modele spełniają normy MAS403-BT i DIN 6499, a ich jakość potwierdzają precyzyjne pomiary bicia i wyważenia.

Każda oprawka dostępna w naszej ofercie gwarantuje niezawodne działanie w długotrwałej eksploatacji przemysłowej – nawet przy dużych prędkościach obrotowych i obciążeniach dynamicznych.

Od 25 lat dostarczamy oprzyrządowanie, które wspiera zakłady produkcyjne w osiąganiu perfekcji w każdym detalu!
